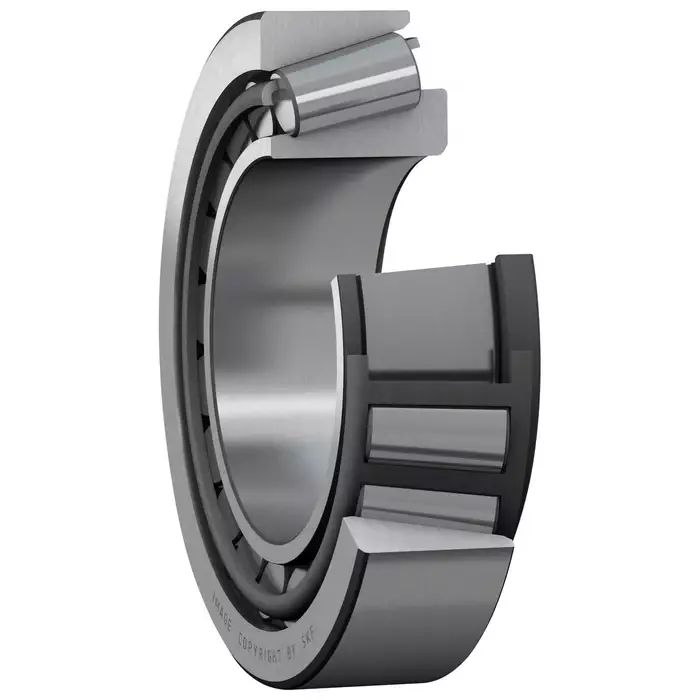

KARTIORULLALAAKERI 20X47X15,25 SKF

Mitat:
- reiän halkaisija (d) 20 mm
- ulkohalkaisija (D) 47 mm
- laakerin kokonaisleveys (T) 15,25 mm
- sisärenkaan olakkeen halkaisija (d1) 33,7 mm
- sisärenkaan leveys (B) 14 mm
- leveys, ulkorengas (C) 12 mm
- kulmasäde, sisärengas (r1,2) min. 1 mm
- kulmasäde, ulkorengas (r3,4) min. 1 mm
- etäisyys painepiste (a) 11,028 mm

Olakkeen mitat:
- olakkeen halkaisija akseli (da) max. 28 mm
- olakkeen halkaisija akseli (db) min. 26,5 mm
- olakkeen halkaisija pesä (Da) min. 40 mm
- olakkeen halkaisija pesä (Da) max. 41,5 mm
- olakkeen halkaisija pesä (Db) min. 43 mm
- olake, pesä - aksiaalitila suurella otsapinnalla / molemmin puolin ulkorengasta (Ca) min. 2 mm
- olake, pesä - aksiaalitila pienellä otsapinnalla / molemmin puolin ulkorengasta (Cb) min. 3 mm
- pyöristyssäde (ra) max. 1 mm
- pyöristyssäde (rb) max. 1 mm

Laskentatiedot:
- dynaaminen kantavuusluku (C) 27,5 kN
- staattinen kantavuusluku (C0) 28 kN
- väsymiskuormitusraja (Pu) 3 kN
- referenssinopeus 11000 r/min
- rajanopeus 15000 r/min
- laskentakerroin (e) 0,35
- laskentakerroin (Y) 1,7
- laskentakerroin (Y0) 0,9
