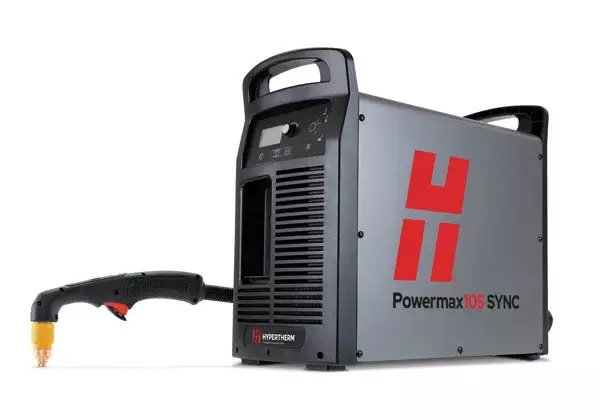

POWERMAX 105 SYNC SYSTEM, 230-400V 3-PH

Powermax 105 SYNC -plasmaleikkuri

Powermax 105 SYNC® on seuraavan sukupolven ammattilaistason plasmaleikkuri, joka yksinkertaistaa huomattavasti järjestelmän käyttöä talttauksessa ja suositellussa leikkauksessa jopa 32 mm:iin (1-1/4″). Siinä on automaattinen järjestelmäprosessien määritys edistyneiden RFID-pohjaisten SmartSYNC®-polttimien avulla ja vallankumouksellinen yksiosainen kulutustarvike, joka tarjoaa jäljitettävää käyttötietoa. Powermax105 SYNC maksimoi tuottavuuden lyhentämällä seisokkiaikoja, optimoimalla leikkauslaadun ja virtaviivaistamalla kulutustarvikevaraston hallintaa.

Vetoleikkaus
- Polttimen vetämiseen suoraan työkappaleen yli
- Vetoleikkaus
- Laajennetun ulottuvuuden leikkaus

Parannettu näkyvyys ja saavutettavuus ahtaissa tiloissa leikattaessa
- Laajennetun ulottuvuuden leikkaus
- Laajennetun ulottuvuuden talttaus

Parannettu näkyvyys ja saavutettavuus ahtaissa tiloissa taltattaessa
- Laajennetun ulottuvuuden talttaus
- Hienorakenteinen leikkaus

Kapeaan uraan, jossa kuona ja lämpövaikutusalue ovat minimaaliset
- Hienorakenteinen leikkaus
- Tasaleikkaus

Lähemmäs pohjamateriaaleja leikkaamiseen 45 asteen kulmassa
- Tasaleikkaus
- Maksimaalinen talttauksen hallinta

Tarkkaan metallinpoistoon, matalampiin talttausprofiileihin ja kevyen metallin pesuun
- Maksimaalinen talttauksen hallinta
- Maksimaalinen poistotalttaus

Aggressiiviseen metallinpoistoon, syviin talttausprofiileihin ja äärimmäiseen metallin pesuun
- Maksimaalinen poistotalttaus
- Mekanisoitu leikkaus

Kannettavaan automaatioon ja pöytäleikkaukseen
- Mekanisoitu leikkaus

Ei-tuetut sovellukset
- Merkintä

Helppokäyttöinen

- Kasetit on helppo tunnistaa prosessin mukaan selkeiden lasermerkintöjen ja värikoodausten ansiosta, mikä estää osien sekaantumisen.
- RFID-yhteensopivat SmartSYNC-polttimet ja -kasetit asettavat automaattisesti oikean virran ja toimintatilan, mikä poistaa asennusvirheet.
- Kulutusosien käyttöiän päättymisen tunnistus poistaa epävarmuuden siitä, milloin kasetti on vaihdettava.
- Vähentää käyttäjän väsymistä käytettäessä käsipolttimia uuden joustavan johdon kanssa. Johtimella on sama kestävyys kuin aiemmalla johtosuojamateriaalillamme, ja sitä käytetään myös robottipolttimissa.

Minimoi käyttökustannukset

- Yksinkertaistettu järjestelmän käyttö minimoi koulutukseen ja vianetsintään käytetyn ajan ja kustannukset.
- Vähentää seisokkiaikoja kulutusosien vaihdon aikana ja poistaa kulutusosien ennenaikaiseen hävittämiseen liittyvät kustannukset.
- Kasettien käyttötiedot tarjoavat arvokasta tietoa leikkaustoimintojen ja kulutusosien varastonhallinnan parantamiseksi.

Maksimoi suorituskyky

- Hoida monenlaisia ​​töitä helposti vaihdettavilla poltintyyleillä ja sovelluskohtaisilla patruunoilla erilaisiin leikkaus- ja talttaustyyppeihin.
- Optimoitu patruunan kulutusosien suunnittelu tarjoaa jopa kaksinkertaisen käyttöiän käsikäyttöisessä leikkauksessa ja paremman laadun mekaanisissa asetuksissa verrattuna tavallisiin kulutusosiin.
- Aikaa säästävät käsikäyttöiset polttimen säätimet mahdollistavat virran säätämisen lennossa, patruunoiden ja sovellusten vaihtamisen ilman virtalähteeseen palaamista.

Alan johtava luotettavuus

- SmartSYNC-polttimet on suunniteltu vaativiin teollisuusympäristöihin.
- SpringStart™-teknologia varmistaa tasaisen käynnistyksen ja luotettavamman polttimen.
- Alan johtava luotettavuus vähentää tuotannon seisokkiaikoja.

Tekniset tiedot:

Leikkauskapasiteetti

*Lävistysluokitus käsileikkausta varten tai mekaanista leikkausta varten ohjelmoitavalla polttimen korkeuden säädöllä.

Maksimaalinen talttausteho

Yleiset tiedot

Tulojännitteet
CE/CCC
- 200–600 V, 3-vaihe, 50/60 Hz
- 380–400 V, 3-vaihe, 50/60 Hz

Kilowattiteho
- 16,8 kW

Tulovirta
CE/CCC
- 230/400 V, 3-vaihe 50/29 A @ 16,8 kW
- 380/400 V, 3-vaihe 30/28 A @ 16,8 kW

Lähtövirta
- 30–105 A

Nimellinen lähtöjännite
- 160 VDC

Käyttösuhde @ 40°C
CE/CCC
- 80 % @ 105 A, 400 V, 3-vaihe
- 100 % @ 94 A 400 V, 3-vaiheinen
- 100 % @ 88 A, 230 V, 3-vaiheinen

Tyhjäkäyntijännite (OCV)
- CE/CCC – 288 VDC

Mitat kahvojen kanssa
- Pituus 592 mm (23,3″)
- Leveys 274 mm (10,8″)
- Korkeus 508 mm (20,0″)

Paino 7,6 m:n (25′) polttimen kanssa
CE/CCC:
- 230–400 V, 42,7 kg (94 paunaa)
- 400 V, 39,4 kg (87 paunaa)

Kaasunsyöttö
- Puhdas, kuiva, öljytön ilma tai typpi

Optimaalinen kaasun tulopaine
- 7,6–8,3 bar (110–120 psi)

Minimikaasun tulopaine
- 5,5 bar (80 psi)

Suositeltu kaasun tulovirtaus
- Leikkaus: 260 l/min @ 5,9 bar (550 scfh, 9,2 scfm @ 9
- Talttaus: 260 I/min @ 4,8 bar (550 scfh, 9,2 scfm @ 70 psi)

Syöttökaapelin pituus
- 3 m (10′)

Virtalähteen tyyppi
- Invertteri–IGBT

Moottorikäyttövaatimukset
- 30 kW täydelle 105 A:n teholle

Sähköinen hyötysuhde
- 91 %

Sertifioinnit

CSA – käytettäväksi Amerikassa ja Aasiassa, paitsi Kiinassa
CE – käytettäväksi Euroopassa, Australiassa ja Uudessa-Seelannissa - RCM, Serbia, Iso-Britannia - UKCA, Ukrainassa ja muissa maissa, joissa se on hyväksytty.
CCC – käytettäväksi Kiinassa

Takuu
- Virtalähteillä on 3 vuoden takuu ja polttimilla 1 vuoden takuu
