Kemppi Master M323 GM Mig-hitsauskone GXE 305 G 5M polttimella
Paketti sisältä Kempin Master M 323 GM Mig hitsauskoneen ja GXe 205 G 5M Mig hitsauspolttimen.

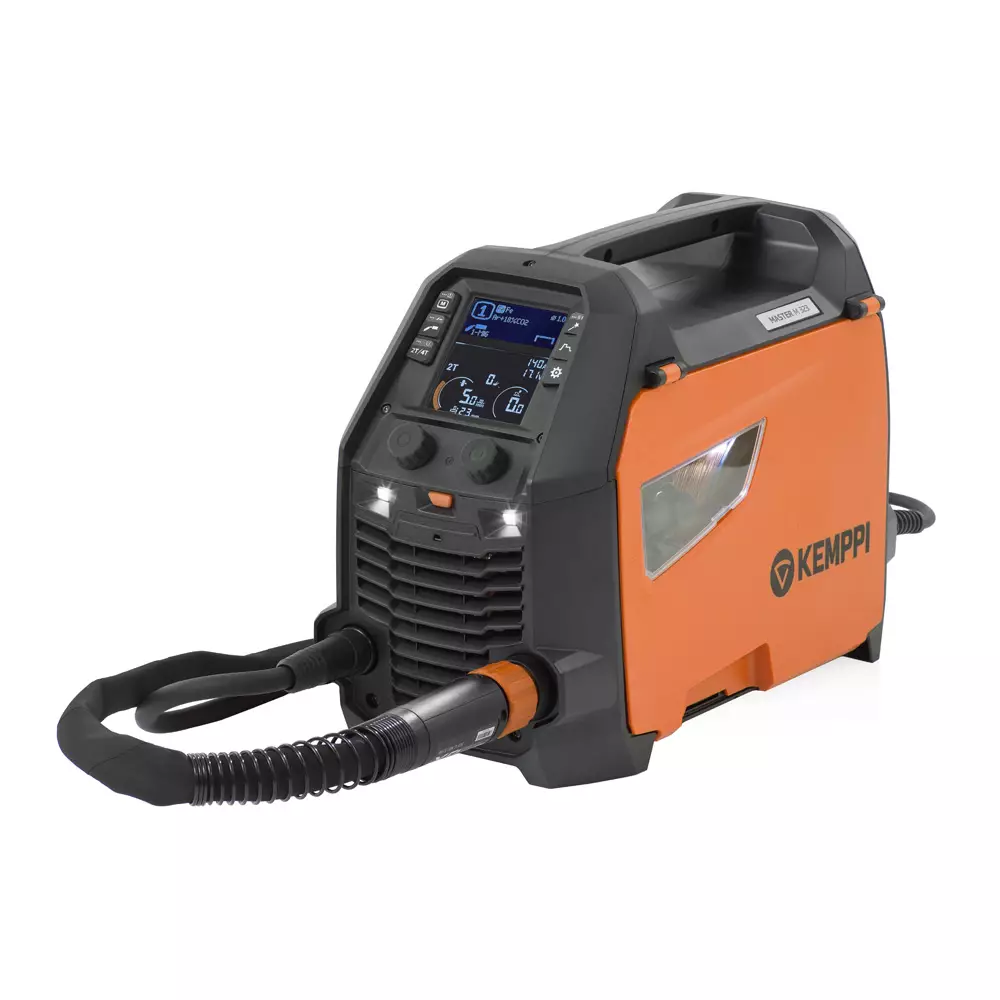

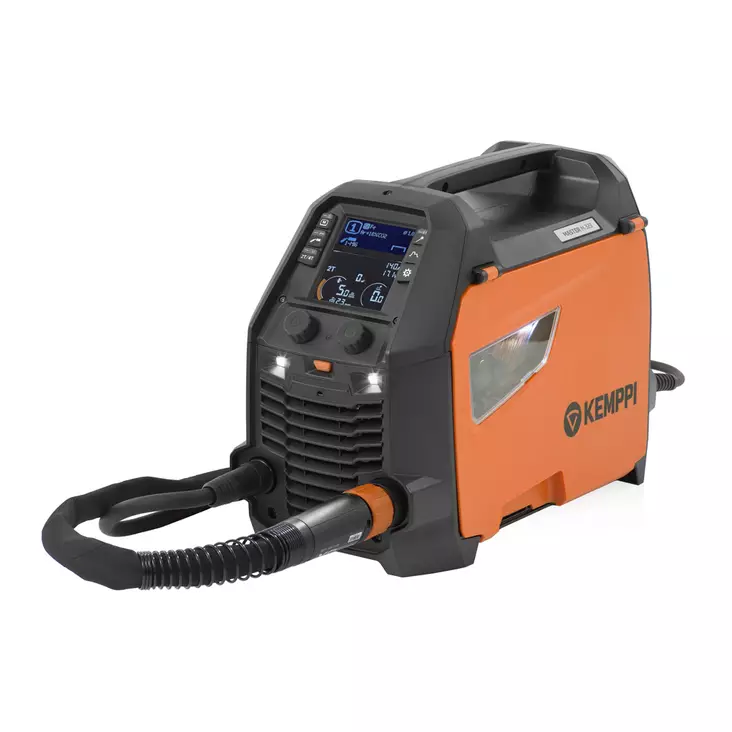

Kemppi Master M 323 GM
Kannettava moniprosessihitsauskone, joka tuottaa 320 ampeeria 40 prosentin käyttösuhteella. Valittavissa on manuaalinen ja synerginen MIG-hitsausvaihtoehto sekä puikko- ja DC-TIG-hitsausvaihtoehto. Älykäs hitsausparametrien asetus Weld Assist -toiminnolla. Sisältää 28 tehtaalla asennettua hitsausohjelmaa 1-MIG-menetelmälle ja neljä tehtaalla asennettua MAX Cool - hitsausohjelmaa. Hitsausohjelmat sisältävät Fe-, Ss-, Al-, CuSi-, CuAl-, Fe Metal-, Fe Rutil- ja FC-CrNiMo-materiaalit. Soveltuu generaattorikäyttöön.
Tekniset tiedot:
Verkkoliitäntäjännite380...460 V ±10 %
Verkkoliitäntäjännite (MV alajännitealue)220...230 V ±10 %
Verkkoliitäntävaiheet3~50/60 Hz
Verkkovirtakaapelin tyyppiH07RN-F
Verkkovirtakaapelin koko2.5 mm²
Suurin syöttövirta [I1max]19 ... 16 A
Tehollinen liitäntävirta [I1eff]12 ... 10 A
Nimellisliitäntäteho maksimivirralla [S1max]13 kVA
Pääsulake16 A
Pääsulake (@MV alajännitealue)32 A
Virrankulutus tyhjäkäynnillä [P1idle]19 W
Virrankulutus ilman kuormaa (puikko), virransäästö16 W
Virrankulutus ilman kuormaa (puikko), puhaltimet päällä120 W
Tyhjäkäyntijännite [U0]69 ... 90 V
Tyhjäkäyntijännite (@MV alajännitealue) [U0]40 ... 42 V
Tyhjäkäyntijännite kytkemättömänä [Uav]66 ... 80 V
Kuormitettavuus, suurimman nimellisvirran käyttösuhteella, MIG40 %
Kuormitettavuus +40 °C, suurin nimellisvirta, MIG320 A
Kuormitettavuus +40 °C, 60 % MIG250 A
Kuormitettavuus +40 °C, 100 % MIG200 A
Kuormitettavuus, suurimman nimellisvirran käyttösuhteella, MIG (@MV alajännitealue)40 %
Kuormitettavuus +40 °C, suurin nimellisvirta, MIG (@MV alajännitealue)280 A
Kuormitettavuus +40 °C, 60 % MIG (@MV alajännitealue)230 A
Kuormitettavuus +40 °C, 100 % MIG (@MV alajännitealue)175 A
Kuormitettavuusalue, MIG15 A / 10 V ... 320 A / 34 V
Kuormitettavuusalue, TIG15 A / 1 V ... 320 A / 34 V
Kuormitettavuusalue, puikkohitsaus15 A / 10 V ... 300 A / 34 V
Kuormitettavuusalue, MIG (@MV alajännitealue)15 A / 10 V ... 280 A / 32 V
Kuormitettavuusalue, TIG (@MV alajännitealue)15 A / 1 V ... 280 A / 33 V
Kuormitettavuusalue, puikkohitsaus (@MV alajännitealue)15 A / 10 V ... 255 A / 33 V
Jännitteen säätöalue, MIG10 ... 40 V
VRD-jännite24 V
Tehokerroin suurimmalla nimellisvirralla [λ]0.91
Hyötysuhde suurimmalla nimellisvirralla [η]87 %
EMC-luokkaA
Sähköverkon vähimmäisoikosulkuteho [Ssc]1.6 MVA
Jäähdytysyksikön jännitesyöttö24 V, 380...460 V
Jäähdytysyksikön jännitesyöttö (MV alajännitealue)220...230 V, 24 V
Hitsausliitännän tyyppiEuro
LangansyöttömekanismiYksimoottorinen, 2-pyöräinen
Syöttöpyörien halkaisija32 mm
Lisäainelangan halkaisija, Fe0.8 ... 1.2 mm
Lisäainelangan halkaisija, Ss0.8 ... 1.2 mm
Lisäainelangan halkaisija, MC/FC1.2 ... 1.2 mm
Lisäainelangan halkaisija, Al0.8 ... 1.2 mm
Langansyöttönopeus0.7 ... 25 m/min
Lankakelan enimmäispaino5 kg
Lankakelan enimmäishalkaisija200 mm
Suojakaasun enimmäispaine0.5 MPa
Ohjauspaneeli, malliCustom LCD
Ohjauspaneeli, näyttöColor LCD
Ohjauspaneeli, ohjaustapa2 säätönuppia, Painonapit
Ohjauspaneeli, asennustyyppiIntegroitu
Ohjauspaneeli, syöttöjännite (DC)12 V
Käyttölämpötila-20 ... 40 °C
Varastointilämpötila-40 ... 60 °C
Suositeltu generaattorin vähimmäisteho [Sgen]20 kVA
LED-valon akun tyyppi ja jänniteSAMSUNG SDI (INR18650-26J; 3,6 V; 2600 mAh); LG CHEM (ICR18650HE4; 3,6 V; 2500 mAh)
Kotelointiluokka (kokonaan asennettuna)IP23S
Ulkomitat, pituus520 mm
Ulkomitat, leveys250 mm
Ulkomitat, korkeus379 mm
Paino ilman varusteita18.5 kg
StandarditIEC 60974-1, -10
Mig-hitsauspolttimen tiedot:
Kemppi GXe 305G 5M
Kaasujäähdytteinen 300 A:n MIG/MAG-hitsauspoltin, jossa Euro-liitin. Kaapelin pituusvaihtoehdot ovat 3,5 ja 5 metriä. Tämä poltin on pituudeltaan 5 metriä.
Polttimen tekniset tiedot:
Hitsausliitännän tyyppiEuro
JäähdytystapaIlma
VirtasuutinM10x1
OhjausmenetelmäManuaalinen
Kuormitettavuus 35 % / Ar + 18 % CO₂300 A
Kuormitettavuustesti, lisäainelangan materiaaliFe
Kuormitettavuustesti, lisäainelangan halkaisija1.2 mm
Kuormitettavuustesti, vapaalangan pituus18 mm
Kuormitettavuustesti, kaasunvirtaus15 l/min
PistoolikahvaKyllä
Kaulan tyyppiKääntyvä
Kaulan mitat: pituus135 mm
Kaulan mitat: korkeus96 mm
Kaulan mitat: kulma50 °
Hitsauspolttimen kaapelin pituus5 m
KaukosäädinValinnainen
StandarditIEC 60974-7
